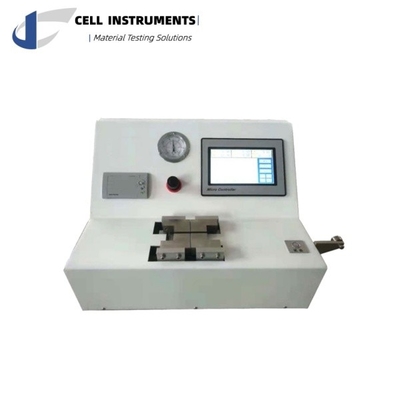

Pruebador de resistencia a la compresión por compresión en dirección transversal para cartón de embalaje

ElPrueba de resistencia a la compresión, específicamente el comprimidor de compresión SCT-01, es una herramienta esencial para evaluar la resistencia a la compresión de los materiales de papel y cartón.Este equipo de ensayo avanzado está diseñado para industrias involucradas en el embalaje, la alimentación, la medicina y la educación, proporcionando mediciones precisas y fiables cruciales para la calidad y el cumplimiento de los productos.El SCT-01 es experto en la determinación de la resistencia a la compresión tanto en la máquina y en las direcciones transversales, garantizando una evaluación exhaustiva de las diversas aplicaciones.

Aplicación del probador de compresión de tramo corto SCT-01

El probador de compresión SCT-01 Short Span está diseñado específicamente para probar la resistencia a la compresión de los materiales de papel y cartón utilizados en la fabricación de contenedores y cajas.Es especialmente adecuado para materiales con un rango de gramaje de 100 g/m2 a 400 g/m2Esto.Prueba de resistencia a la compresiónes invaluable para garantizar que los materiales de embalaje cumplan con las normas de la industria y las expectativas de los clientes.El proceso de ensayo no evalúa la deformación en la ruptura, sino que se centra únicamente en las capacidades de compresión del material..

Descripción del sistema del probador de compresión de tramo corto SCT-01

El SCT-01 presenta un diseño robusto con dos abrazaderas que sujetan una muestra de 15 mm de ancho.ambos equipados con superficies de alta fricción para garantizar un agarre seguro de la muestra de ensayoLas abrazaderas mantienen una fuerza de abrazado constante de 2300 ± 500 N, lo que facilita resultados fiables y consistentes en múltiples ensayos.

Al comienzo de cada ensayo, el espacio libre entre las abrazaderas se fija en 0,70 mm ± 0,05 mm. Una vez iniciadas, las abrazaderas se mueven una hacia la otra a una velocidad de 3 mm/min ± 1 mm/min,aplicando presión hasta que se produzca una falla de compresiónEl.Prueba de resistencia a la compresiónestá equipado con una unidad de medición de la fuerza, un control PLC y una pantalla táctil HMI, que permite determinar con precisión la fuerza de compresión máxima.

Además, el dispositivo incluye una función de calibración mediante pesas estándar, que garantiza la precisión de la célula de carga.proporcionando una mayor claridad durante el ensayo.

Características técnicas

• Control por PLC y funcionamiento por HMI: La interfaz intuitiva garantiza la facilidad de uso y el control preciso de los parámetros de ensayo.
• Apegamiento neumático de muestras: Esta característica permite ajustar la fuerza de sujeción, adaptándose a las diversas dimensiones de la muestra.
• Velocidad de ensayo ajustable: Adaptar la velocidad de ensayo a los requisitos específicos.
• Características de seguridad: Equipado con un botón de parada de emergencia y protección de sobre alcance para mejorar la seguridad del usuario.
• Display de varias unidades: El probador muestra las mediciones en N (Newtons), kgf (Kilogram-fuerza), y lbf (Libra-fuerza).
• Salida de datos: Una microimpresora de matriz de puntos integrada permite una fácil documentación de los resultados de las pruebas. Además, un puerto COM RS 232 y un software de ordenador opcional facilitan la gestión y el análisis de los datos.

Principio del ensayo

Para llevar a cabo un ensayo con elPrueba de resistencia a la compresiónSe coloca una muestra de 15 mm de ancho entre las abrazaderas, las cuales se colocan a 0,70 mm de distancia y se juntan hasta que se produce una falla.La fuerza máxima registrada durante este proceso se utiliza para calcular la resistencia a la compresión del material.

Procedimientos de ensayo

1. Asegure que la pieza de ensayo está sujetada en las mandíbulas del probador.
2. Iniciar el movimiento de las mandíbulas y registrar la fuerza de compresión máxima indicada en la pantalla.
3. Se realizarán ensayos en un mínimo de 20 piezas de ensayo tanto en dirección de la máquina como en dirección transversal.
4. Si se requieren ensayos adicionales en una sola muestra, se asegurará de que la zona de ensayo no haya sido sometida previamente a sujeción durante ensayos anteriores.

Parámetros principales

Las normas

El SCT-01 cumple con las normas internacionales de ensayo, incluidas ISO 9895 y GB/T 2679.10, asegurando que sus procesos de ensayo cumplan con los criterios de calidad reconocidos.

Configuración

Configuración estándar:

• Teste de compresión de tramo corto SCT-01
• Los fusibles
• Manual de trabajo
• Certificado de calibración
• Cordón de alimentación

Configuración opcional:

• Las mandíbulas no estándar
• Puerto RS 232
• Línea COM
• El software
• Compresor de aire

Preguntas frecuentes

¿Cuál es la resistencia a la compresión en el ensayo SCT?
La resistencia a la compresión se refiere a la fuerza de compresión máxima por unidad de anchura a la que puede resistir una prueba de papel o cartón antes de fallar, expresada en kilonewtons por metro.

¿Cuál es el índice de compresión en el ensayo SCT?
El índice de compresión es una medida de la resistencia a la compresión del material en relación con su densidad.

¿Con qué frecuencia debe calibrarse el probador de resistencia a la compresión?
Se recomienda una calibración regular para mantener la precisión, generalmente antes de las sesiones de ensayo principales o según las directrices del fabricante.

¿Puede utilizarse el SCT-01 para materiales fuera del rango de gramaje especificado?
Si bien el SCT-01 está optimizado para materiales entre 100 g/m2 y 400 g/m2, las pruebas fuera de este rango pueden producir resultados menos confiables.

¿Está disponible formación para los nuevos usuarios del probador de resistencia a la compresión?
Sí, se pueden organizar sesiones de formación para garantizar que los usuarios estén plenamente familiarizados con el funcionamiento y el mantenimiento del probador.
