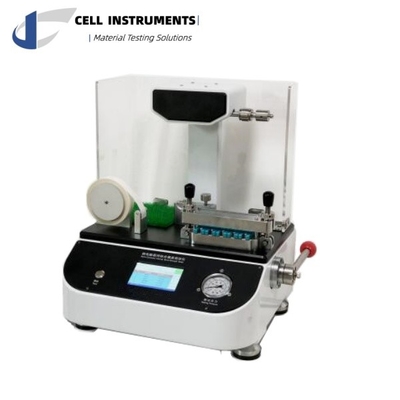

Introducción del probador de bonos internos BGT-01

BGT-01 Tester de unión interna se utiliza para medir la energía requerida para deslaminar rápidamente una prueba de papel o cartón.La ruptura de la pieza de ensayo en la dirección de Z o de espesor se inicia mediante un péndulo con una masa definidaEl ensayo es adecuado tanto para papel y cartón de una sola capa como para cartón y cartón de varias capas, incluidas las hojas recubiertas y las laminadas con películas de polímero sintético.Es particularmente adecuado para papeles y tableros que pueden estar sujetos a impactos rápidos en dirección z, impulsos o cargas de choque durante la impresión o la conversión.
BGT-01 Tester de unión interna tiene una amplia aplicación en papel y cartón de una y varias capas, incluido el papel recubierto y los cubiertos con polímero sintético, cartón como cartón de caja, cartón blanco,cartón gris, cartón de marfil, etc.

¿Por qué probar la fuerza del vínculo interno?

La impresión, la conversión y muchas aplicaciones de productos someten el papel y el cartón a impulsos, impactos y cargas de choque hacia o desde el plano de la hoja.Estos pueden causar fallas estructurales tales como picos de la superficie, ampollas o delaminaciones en el interior de la hoja.

Los denominadores comunes de estas fallas son:

1. la alta velocidad de las cargas de impacto
2. el corto período de tiempo durante el cual el material está estresado, con frecuencia de uno a unos pocos cientos de milisegundos
3. la naturaleza plana de la falla de la lámina resultante.

Principio

Una prueba cuadrada se adhiere a un yunque de metal plano mediante cinta adhesiva de doble cara.Se adherirá a continuación a la superficie superior de la prueba una placa de aluminio en forma de L con la misma superficie que la de la prueba.El conjunto se fija en posición y se permite que un péndulo impacte en la superficie superior interior de la placa, haciendo que gire alrededor de su esquina exterior.Se divide la pieza de ensayo en la dirección Z o del espesor.
Se calcula la energía absorbida al romper la prueba.

Imagen del conjunto
1 prueba
2 cintas adhesivas de doble cara
3 placas de aluminio
4 yunques de metal

1 punto de impacto y dirección del péndulo

Ventajas del probador de sello térmico HST-01

1. Liberación automática del péndulo
2. Resolución: Resolución de adquisición de datos de 0,001 lbf/in2, equipada con un codificador de 5000 pulsos de alta precisión
3. Autocalibración: kit especial de herramientas de calibración de 5 niveles (accesorio adicional)
4. Unidad de cambio: Intercambiable entre J/M2 y lbf/in2
5. Interfaz hombre-máquina: funcionamiento de pantalla táctil a color de 5,0 pulgadas, visualización en tiempo real de los datos de ensayo
6. Software: Software opcional de conexión al ordenador para el procesamiento de documentos, impresión en formato A4 en el terminal
7. Producción de impresión: impresora térmica integrada modular

Las normas

La norma ISO 16260, TAPPI T569, GB/T 26203, QB/T 5558 también se aplican a los productos que se fabrican en la Unión.

Preguntas frecuentes

¿Cuál es la fuerza del vínculo interno?
La fuerza de unión interna es la energía potencial media, expresada en J/m2 de superficie, requerida para deslaminar una muestra en las condiciones del ensayo.El resultado es la diferencia entre la energía potencial antes y la energía restante después de la delaminación de la muestra..

Parámetro principal
