Teste de compresión de caja distancia corta para las cajas de colmena mejor compresión de corta duración para los tanques de papel
Lugar de origen | China. |
---|---|
Nombre de la marca | Cell Instruments |
Certificación | CE |
Número de modelo | Se trata de un sistema de control de las emisiones de gases. |
Cantidad de orden mínima | 1 juego |
Precio | GET AN OFFER |
Detalles de empaquetado | Cartón de madera contrachapada |
Tiempo de entrega | 3 días |
Condiciones de pago | En el caso de las empresas de servicios de telecomunicaciones: |
Capacidad de la fuente | 100 juegos/semana |
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
En WeChat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xRango de ensayo | 1 ~ 500N ((0,06 ~ 33,3 KN/m) | Distancia de compresión | 0.3 ~ 0.7 mm |
---|---|---|---|
Duración de la sujeción | 30 + 0,5 mm | Velocidad de ensayo | Se aplicarán las siguientes medidas: |
Resolución | 0.01N | Tamaño de la muestra | 15*75 mm O*L |
Presión de gas | 0,5 Mpa | Tamaño del puerto de gas | Ф6 milímetro |
El poder | AC 110~220V 50 Hz |

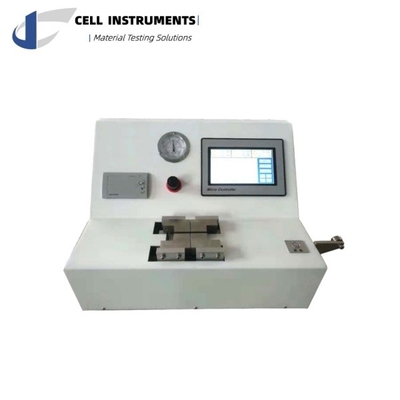

Teste de compresión de tramo corto SCT-01
Aplicación del probador de compresión de tramo corto SCT-01
SCT-01 Short Span Compression Tester se utiliza para determinar la resistencia a la compresión en la máquina y las direcciones transversales de papel y cartón.Está destinado a papel y cartón utilizados para la fabricación de contenedores y cajasSe recomienda el probador de compresión de tramo corto para papeles y tablas con un gramo de 100 g/m2 a 400 g/m2 Este método no se utiliza para la determinación de la deformación en la ruptura.
Descripción del sistema del probador de compresión de tramo corto SCT-01
- Tiene dos abrazaderas para sujetar una muestra de 15 mm de ancho. Cada abrazadera incluye una mandíbula fija y una mandíbula móvil. Las abrazaderas deberán tener una longitud de 30 mm y una superficie de alta fricción.Las abrazaderas pueden sujetar la pieza de ensayo en posición con una fuerza de sujeción constante de 2300 ± 500 N para sujetar la pieza de ensayo con firmeza a lo largo de toda su anchura..
- Las mandíbulas estacionarias se encuentran en el mismo plano y en el mismo lado de la muestra; las superficies de sujeción de las mandíbulas móviles se encuentran en el mismo plano y son paralelas a las de las mandíbulas estacionarias.
- Al comienzo del ensayo, el espacio libre entre las abrazaderas será de 070 mm ± 0,05 mm. Una vez iniciado el ensayo, las abrazaderas se moverán una hacia la otra a una velocidad de 3 mm/min±1 mm/min.
- El probador tiene una unidad de medición de la fuerza, control PLC y pantalla táctil HMI para que la fuerza de compresión máxima pueda determinarse con precisión.
- El probador tiene un dispositivo para calibrar la célula de carga utilizando pesos estándar y también muestra la fuerza de sujeción ejercida por las mandíbulas, expresada en newtons.
Características técnicas
- Control por PLC y funcionamiento por HMI
- Cerradura neumática de muestras con fuerza de cerradura ajustable
- Velocidad de ensayo ajustable
- Equipado con botón de parada de emergencia y protección de sobre alcance.
- Display de varias unidades en N (Newtons), kgf (Kilogram-force), lbf (Pound-force) Microimpresora de tipo matriz de puntos integrada.
- RS 232 COM Puerto y software informático (opcional).
Principio del ensayo
Se sujetará una muestra de 15 mm de ancho entre dos abrazaderas, separadas por 0,70 mm, que se forzarán una contra la otra hasta que se produzca una falla de compresión.Se mide la fuerza máxima y se calcula la resistencia a la compresión.
Procedimientos de ensayo
Coloque la pieza de ensayo en posición en las mandíbulas, ponga las mandíbulas en movimiento y lea la fuerza de compresión máxima indicada.Prueba de al menos 20 piezas de ensayo en cada dirección requerida (dirección de la máquina y/o dirección transversal).
Si se han de realizar múltiples ensayos en una sola pieza de ensayo, se deberá asegurarse de que la zona de ensayo no sea parte de la pieza de ensayo que se encontraba en la zona de sujeción durante el ensayo anterior.
Parámetro principal
Se trata de un sistema de control de las emisiones de gases. | |
Rango de ensayo | 1 ~ 500N ((0,06 ~ 33,3 KN/m) |
Distancia de compresión | 0.3 ~ 0.7 mm |
Duración de la sujeción | 30 + 0,5 mm |
Velocidad de ensayo | Se aplicarán las siguientes medidas: |
Resolución | 0.01N |
Tamaño de la muestra | 15*75 mm O*L |
Presión de los gases | 0.5 MPa |
Tamaño del puerto de gas | F6 mm |
El poder | AC 110~220V 50 Hz |
Las normas
Se trata de una norma ISO 9895, GB/T 2679.10
Configuración
- Configuración estándar: SCT-01 Tester de compresión de tramo corto, fusibles, manual, certificado de calibración, cable de alimentación.
- Configuración opcional: mandíbulas no estándar, puerto RS 232, línea COM, software, compresor de aire
Preguntas frecuentes
- ¿Cuál es la resistencia a la compresión en la prueba SCT?
La fuerza de compresión máxima por unidad de ancho a la que puede resistir una prueba de papel o cartón hasta el inicio de la falla. - ¿Cuál es el índice de compresión en la prueba SCT?
El índice de compresión es la resistencia a la compresión dividida por el gramaje, que se expresa en kilonewtón metros por kilogramo.
